Das Netzdiagramm, auch Radardiagramm, Spinnennetzdiagramm oder Sterndiagramm, ist die grafische Darstellung von Werten mehrerer, gleichwertiger Kategorien in einer Spinnennetzform. Besonders gut eignet sich dieses Diagramm zum Visualisieren und schnellen Vergleich von mehreren Reihen.
Für jede Kategorie gibt es eine Achse. Für alle Achsen gilt die gleiche Orientierung; die höheren Werte liegen einheitlich im Zentrum oder außerhalb der Strahlen.
Die Achsen werden gleichmäßig kreisförmig angeordnet. Die Werte jeder Reihe werden mit Linien verbunden. Bei mehreren Reihen werden verschiedene Farben verwendet. Die eingeschlossene Fläche kann farbig ausgefüllt werden.

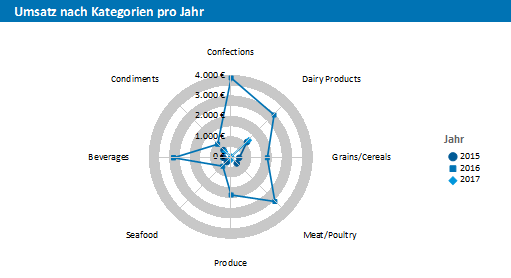

Abbildung 6.23: Gestaffeltes Netzdiagramm
Gehen Sie wie folgt vor:
1. Wählen Sie als Datenquelle die Tabelle "Customers > Orders > Order Details".
2. Wählen Sie als Diagrammtyp Netz/Radar > Gestaffelt
3. Bestimmen Sie zuerst den Koordinatenwert der Rubrikenachse. Wählen Sie über den Formel-Assistenten das Feld "CategoryName".
4. Bestimmen Sie den Koordinatenwert der Reihenachse, d. h. wir geben mit Hilfe der Funktion Year$() das Jahr der Bestellung aus: "Year$(Orders.OrderDate)".
5. Bestimmen Sie den Koordinatenwert der Größenachse, d. h. Sie berechnen den Umsatz über die Formel "Sum(Order_Details.Quantity * Order_Details.UnitPrice)".
Auf dieser Registerkarte finden Ihnen auch die Optionen für die Darstellung (Fläche, Linie, Symbole). Siehe auch Kapitel Übersicht der Eigenschaften.
6. Auf der Registerkarte "Diagramm" wählen Sie die allgemeinen Diagrammoptionen, auf der Registerkarte "Diagrammbereich" die allgemeinen Layoutoptionen des gesamten Objekts und auf der Registerkarte "Farben" können Sie die Farbdarstellung bestimmen. Siehe auch Kapitel Übersicht der Eigenschaften.
